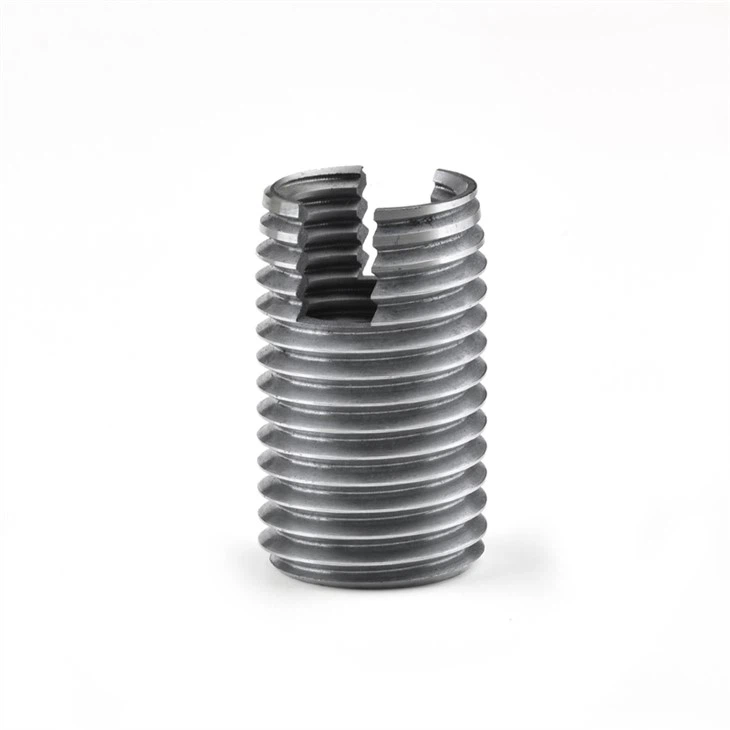

Vít tự khai thác chèn cho kim loại và nhựa
Công nghệ buộc chặt từ FYS được ứng dụng thành công trong nhiều lĩnh vực công nghiệp khác nhau trên thế giới. Các cơ sở sản xuất cung cấp cho khách hàng của chúng tôi sự đảm bảo về chất lượng và giao hàng đáng tin cậy, các giải pháp buộc chặt tinh vi cho mọi lĩnh vực ứng dụng có thể tưởng tượng được thực hiện bởi Phòng Nghiên cứu và Phát triển của chúng tôi. Hợp tác chặt chẽ và trao đổi kinh nghiệm và chuyên môn ở cấp độ quốc tế đảm bảo rằng công ty chúng tôi luôn đi đầu trong phát triển công nghệ. Với các chi nhánh và cơ quan độc lập hoạt động ở một số quốc gia trên thế giới, chúng tôi là đối tác thực sự đáng tin cậy khi nói đến để bảo đảm công nghệ buộc chặt. Tự gõ ốc vít có thể được sử dụng tốt trong các vật liệu kim loại và nhựa.
Tính năng, đặc điểm :
1. Tự chèn chèn có bề mặt cắt hiệu quả lớn, do đó đảm bảo cường độ kéo ra cao hơn.
2. Tự gõ chèn được điều khiển sau đó vào phần công việc đã hoàn thành. Điều này có nghĩa là sản lượng máy đúc cao hơn, không bị từ chối do các thành phần chèn đúc không chính xác, không có cát đúc bị kẹt trong luồng.
3. Lỗ giữ trước đúc sẵn hoặc khoan trước với yêu cầu dung sai thông thường là đủ để lái xe trong chế độ chèn tự khai thác. Các chủ đề luôn luôn được định vị chính xác.
4. Tự khai thác chèn không nhạy cảm với các khu vực nhỏ co ngót. Việc tự khai thác chèn ngăn ngừa thiệt hại gây ra bởi các chủ đề rách.
Các ứng dụng tiêu biểu :
1. Ô tô
2. Xây dựng nhà máy và thiết bị
3. Công nghiệp cung cấp đường sắt
4. Kỹ thuật điện và kỹ thuật phòng thí nghiệm
5. Thiết bị gia dụng
6. Kỹ thuật y tế
Vật liệu lắp đặt :
- Kim loại
- Gang, đồng thau, kim loại đồng
- Nhựa, cán mỏng
- Gỗ cứng
Chất liệu & Hoàn thiện :
Thép không gỉ 304, thụ động
- Thép cứng, mạ kẽm, mạ vàng
Các vật liệu, thiết kế và hoàn thiện khác theo yêu cầu
-Thau
- Thép cứng, mạ kẽm, thụ động màu xanh
- Thép cứng, mạ kẽm / niken, thụ động trong suốt
Thông số kỹ thuật
Kích thước tính bằng mm
Dòng số liệu | |||||||
Thép Carbon Phần số | Phần thép không gỉ | Chủ đề nội bộ | Chủ đề bên ngoài | Chiều dài | Giá trị hướng dẫn để nhận đường kính lỗ | Độ sâu lỗ khoan tối thiểu cho lỗ mù | |
Thép carbon （1215 | SUS303 | Một | E | P | B | L | T |
302020002 | M2 | 4,5 | 0,5 | 6 | 4.2 đến 4.3 | số 8 | |
302025001 | 302025002 | M2.5 | 4,5 | 0,5 | 6 | 4.2 đến 4.3 | số 8 |
302030001 | 302030002 | M3 | 5 | 0,5 | 6 | 4,7 đến 4,8 | số 8 |
302035001 | 302035002 | M3.5 | 6 | 0,75 | số 8 | 5,6 đến 5,7 | 10 |
302040001 | 302040002 | M4 | 6,5 | 0,75 | số 8 | 6.1 đến 6.2 | 10 |
302050001 | 302050002 | M5 | số 8 | 1 | 10 | 7,5 đến 7,6 | 13 |
302060001 | 302060002 | M6 (a) | 9 | 1 | 12 | 8,5 đến 8,6 | 15 |
302061001 | 302061002 | M6 | 10 | 1,5 | 14 | 9,2 đến 9,4 | 17 |
302080001 | 302080002 | M8 | 12 | 1,5 | 15 | 11,2 đến 11,4 | 18 |
302100001 | 302100002 | M10 | 14 | 1,5 | 18 | 13,2 đến 13,4 | 22 |
302120001 | 302120002 | M12 | 16 | 1,5 | 22 | 15,2 đến 15,4 | 26 |
302140001 | 302140002 | M14 | 18 | 1,5 | 24 | 17,2 đến 17,4 | 28 |
302160001 | 302160002 | M16 | 20 | 1,5 | 22 | 19,2 đến 19,4 | 26 |
302180001 | 302180002 | M18 | 22 | 1,5 | 24 | 21,2 đến 21,4 | 29 |
302200001 | 302200002 | M20 | 26 | 1,5 | 27 | 25,2 đến 25,4 | 32 |
302200001 | 302200002 | M22 | 26 | 1,5 | 30 | 25,2 đến 25,4 | 36 |
302240001 | 302240002 | M24 | 30 | 1,5 | 30 | 29,2 đến 29,4 | 36 |
302270001 | 302270002 | M27 | 34 | 1,5 | 30 | 33,2 đến 33,4 | 36 |
Dòng UNC & UNF | ||||||||
Thép carbon Phần số | Phần thép không gỉ | Chủ đề nội bộ | Chủ đề bên ngoài | Chiều dài | Giá trị hướng dẫn để nhận đường kính lỗ | Độ sâu lỗ khoan tối thiểu cho lỗ mù | ||
UNC Thống nhất thô Chủ đề ANSI B1.1 / BS 1580 Chủ đề nội bộ | Thép carbon （1215 | SUS303 | Một | E | P | B | L | T |
302604001 | 302604002 | 4 -40 | 5 | 0,5 | 6 | 4,5 đến 4,8 | số 8 | |
302606001 | 302606002 | 6 - 32 | 6 | 0,75 | số 8 | 5,6 đến 5,7 | 10 | |
302608001 | 302608002 | 8 - 32 | 6,5 | 0,75 | số 8 | 6.1 đến 6.2 | 10 | |
302610001 | 302610002 | 10 - 32 | số 8 | 1 | 10 | 7,5 đến 7,6 | 13 | |
302625001 | 302625002 | 1/4 - 20 | 10 | 1,5 | 14 | 9,2 đến 9,4 | 17 | |
302631001 | 302631002 | 5/16 - 18 | 12 | 1,5 | 15 | 11,2 đến 11,4 | 18 | |
302637001 | 302637002 | 3/8 - 16 | 14 | 1,5 | 18 | 13,2 đến 13,4 | 22 | |
302644001 | 302644002 | 16/7 - 14 | 16 | 1,5 | 22 | 15,2 đến 15,4 | 26 | |
302650001 | 302650002 | 1/2 - 13 | 18 | 1,5 | 22 | 17,2 đến 17,4 | 26 | |
302662001 | 302662002 | 5/8 - 11 | 20 | 1,5 | 22 | 19,2 đến 19,4 | 26 | |
UNF Chủ đề hợp nhất ANSI B1.1 / BS1580 Chủ đề nội bộ | 302704001 | 302704002 | 4 - 48 | 5 | 0,5 | 6 | 4,5 đến 4,8 | số 8 |
302706001 | 302706002 | 6 - 40 | 6 | 0,75 | số 8 | 5,6 đến 5,7 | 10 | |
302708001 | 302708002 | 8 - 36 | 6,5 | 0,75 | số 8 | 6.1 đến 6.2 | 10 | |
302710001 | 302710002 | 10 - 32 | số 8 | 1 | 10 | 7,5 đến 7,6 | 13 | |
302725001 | 302725002 | 1/4 - 28 | 10 | 1,5 | 14 | 9,2 đến 9,4 | 17 | |
302731001 | 302731002 | 5/16 - 24 | 12 | 1,5 | 15 | 11,2 đến 11,4 | 18 | |
302737001 | 302737002 | 3/8 - 24 | 14 | 1,5 | 18 | 13,2 đến 13,4 | 22 | |
302744001 | 302744002 | 16/7 - 20 | 16 | 1,5 | 22 | 15,2 đến 15,4 | 26 | |
302750001 | 302750002 | 1/2 - 20 | 18 | 1,5 | 22 | 17,2 đến 17,4 | 26 | |
302762001 | 302762002 | 5/8 - 18 | 20 | 1,5 | 22 | 19,2 đến 19,4 | 2 | |
Quy trình chèn thủ công:
Cài đặt bằng tay với công cụ lái xe và nhấn cờ lê
Lắp đặt khẩn cấp bằng vít và đai ốc:
Việc chèn thủ công thường được thực hiện bằng cách sử dụng công cụ thủ công thông qua luồng nữ hoặc trong trường hợp các công cụ sử dụng ổ cắm lục giác. Tất nhiên bạn cũng có thể sử dụng các công cụ điện để lắp ráp thủ công. Nếu làm như vậy, cần phải đảm bảo rằng tay áo có thể xoay ở vị trí chính xác tương ứng.
Hình ảnh 11.1 / 12.1
Chỉ ren, cắt hình học (khe hoặc lỗ khoan) phải được hướng xuống dưới. Cần chú ý trong khi thực hiện để vít với đai ốc không quay theo hướng của hình học cắt sau khi khóa bằng đai ốc, như các phiến nếu không thì không được thải.
Hình ảnh 11.2 / 12.2
Vít trong chèn cho đến khoảng. 0,1-0,2 mm bên dưới bề mặt của chi tiết gia công (trong quá trình lắp ráp tạm thời bằng vít và đai ốc, phần chèn phải được xử lý cho đến khi bằng phẳng). Lắp ráp dọc phải được đảm bảo.
Hình ảnh 11.3 / 12.3
Nới lỏng đai ốc, nếu không, phần chèn có thể bị tháo ra. Sau đó vặn ốc ra / công cụ bắt vít.
FQA
Q1: Bạn là công ty thương mại hoặc nhà sản xuất?
A1: Chúng tôi là nhà sản xuất từ năm 2004 tại Shen zhen, Trung Quốc.
Q2: Bạn có cổ phiếu cho các mặt hàng?
A2: Có, hầu hết các mặt hàng đều có trong kho để chuyển.
Câu 3: Thời gian giao hàng của bạn là bao lâu?
A3: Nói chung là 1 ngày cho mặt hàng chứng khoán, 10-15 ngày cho các mặt hàng tùy chỉnh hoặc số lượng lớn hơn 50000 chiếc.
Q4: Bạn có thể cung cấp mẫu? nó là miễn phí hay thêm?
A4: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng không phải trả chi phí vận chuyển hàng hóa.
Câu 5. Điều khoản thanh toán thì sao?
A5: Nói chung 100% T / T trước khi chuyển hàng hoặc sản xuất hàng loạt, và chúng tôi cũng có thể tham khảo theo yêu cầu của bạn.
Q6: Lợi thế của bạn là gì?
A6: Giá cả cạnh tranh, giao hàng nhanh và chất lượng cao. nhân viên định hướng có trách nhiệm khoan dung nghiêm ngặt, hoàn thành trơn tru và hiệu suất lâu dài.
Q7: Thiết bị gia công của bạn là gì?
A7: Máy phay CNC, máy tiện CNC, máy dập, máy mài, máy tiện tự động, máy khai thác, máy mài, máy trục vít, máy cắt, v.v.
Câu 8: Làm thế nào để đảm bảo chất lượng của các bộ phận công nghiệp?
A8: Chúng tôi đã ở trong lĩnh vực fastener hơn 15 năm với kinh nghiệm đầy đủ. Và có 5 kiểm tra trong toàn bộ quá trình xử lý, Chúng tôi có IQC (kiểm soát chất lượng đến), IPQCS (trong phần kiểm soát chất lượng quy trình), FQC (kiểm soát chất lượng cuối cùng) và OQC (kiểm soát chất lượng ngoài luồng) để kiểm soát từng quy trình của các bộ phận công nghiệp sản xuất.
